1. 什么是 MIPI 触摸屏

MIPI（Mobile Industry Processor Interface）是移动产业联盟制定的高速串行接口标准，已形成包括显示、摄像头、音频、触控等多种协议族。将显示部分采用 MIPI DSI（Display Serial Interface）‍，将触控部分采用 MIPI Touch（基于 I3C）‍，两者通过同一根 FPC（差分信号）实现高带宽、低功耗的“一体化”解决方案，这类组合即为 MIPI 触摸屏。

2. 关键技术标准、作用与特性

MIPI DSI：显示像素数据传输，支持 1‑4 Lane，最高 4.5 Gbps/Lane（DPHY v2.1），分辨率可达 4K@60 Hz。

MIPI Touch (MIPI TouchSM)：触控数据、命令、状态传输（基于 I3C），四套子规范统一管理触控报告、命令、功耗管理，兼容电容/电阻触摸面板。

MIPI DCS (Display Command Set)：显示控制指令集，v2.1（2024‑07）提供统一的显示初始化、背光、功耗控制指令。

MIPI I3C / Debug Over I3C：为 Touch 提供低功耗、低引脚的总线层，支持多主机、多从机、热插拔，适用于高集成度的触摸控制器。

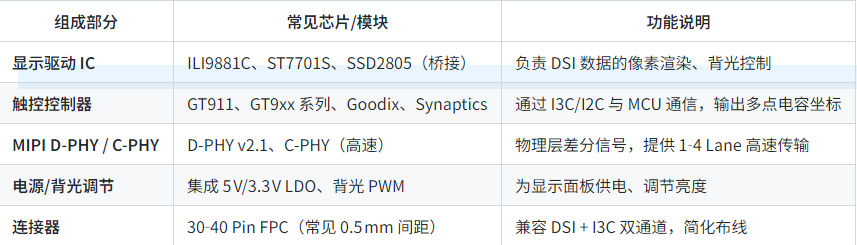

3. 硬件组成

典型的 5.5 寸 720×1280 电容触摸模块（ECA11‑5LM0712C）即集成了上述全部功能，提供 5 V 供电、MIPI DSI 接口、触摸中断、复位等信号。

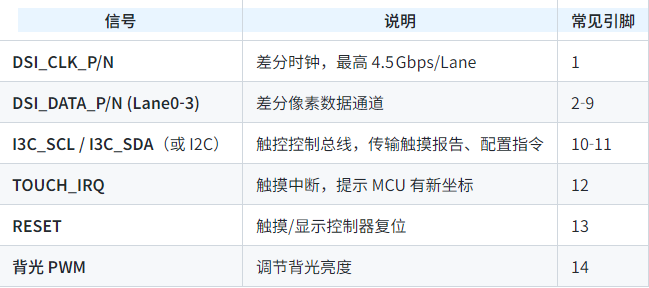

4. 接口与信号

在实际开发中，常见的初始化顺序是：先上电 → 复位触摸控制器 → 初始化 I3C → 打开 DSI 模块并发送 DSI 初始化命令 → 启动触摸报告。Renesas RA8D1 的参考实现即采用此流程。

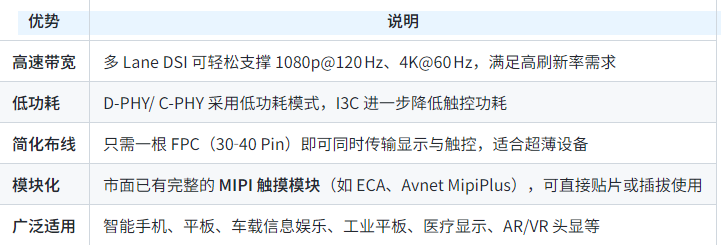

5. 优势与典型应用

6. 选型与设计注意事项

确定 Lane 数与速率

低分辨率（≤720p）可用 1‑2 Lane；高分辨率/高刷新率建议 4 Lane，确保带宽 ≥ 4 Gbps/Lane。

触控总线兼容性

若 MCU 已有 I3C 控制器，优先选用 MIPI Touch v1.0（基于 I3C）以减少引脚；若仅有 I2C，可使用兼容 I2C 的触控控制器（如 GT911）。

电源与信号完整性

D-PHY 需要 1.2 V/1.8 V/2.5 V 多电压域，建议使用专用 LDO 或 DC‑DC；差分信号走线需保持 100 Ω 阻抗，避免跨层噪声。

软件驱动

Linux/Android 常用 MIPI DSI + I3C/Touch 驱动框架；若使用 RTOS，需自行移植 DSI 发送序列和 Touch 报告解析。

可靠性验证

使用 MIPI D‑PHY 测试仪（如 Keysight N5991MD）进行时序、抖动、误码率验证，确保符合 MIPI v2.1 规范。

结论

MIPI 触摸屏通过将高速显示（DSI）与低功耗触控（Touch/I3C）统一在同一根差分 FPC 上，实现了超薄、高分辨率、低功耗的交互显示方案。凭借成熟的标准、丰富的模块化产品以及完整的软硬件生态，已成为智能手机、车载、工业平板等多领域的主流选择。选型时重点关注 Lane 数、触控总线类型以及电源/信号完整性，结合供应商提供的参考设计，可快速完成原型验证并进入量产。
