电阻式触摸屏（Resistive Touch Screen）通过两层导电薄膜在受压时形成电路，检测电阻或电压的变化来定位触点。相较于电容式屏，它的信号幅度更大、工作原理更直接，因此在电磁环境恶劣的场合往往表现出更强的抗干扰能力。
一，为什么电阻屏抗干扰更强？
1，信号幅度大，触点形成的电阻回路产生的电压变化在数百毫伏到几伏之间，远高于电容屏的几毫伏级微弱信号，天然对噪声有更好的容忍度。
2，工作频率低，电阻屏的扫描频率通常在几十到几百赫兹，远低于电容屏的数十至数百千赫兹，因而对高频电磁干扰（EMI）不敏感。
3，不依赖人体电容，电阻屏只需要机械压力即可工作，不受人体电容变化、湿度或静电放电的影响，这些都是电容屏常见的干扰来源。
二，常见干扰来源
电磁辐射（EMI）：来自开关电源、马达、无线模块等的高频噪声。
传导干扰：电源纹波、瞬态浪涌通过供电线进入触摸模块。
静电放电（ESD）：操作人员或外部环境产生的瞬时高电压。
环境噪声：强光、温度、湿度变化导致的误触或漂移。

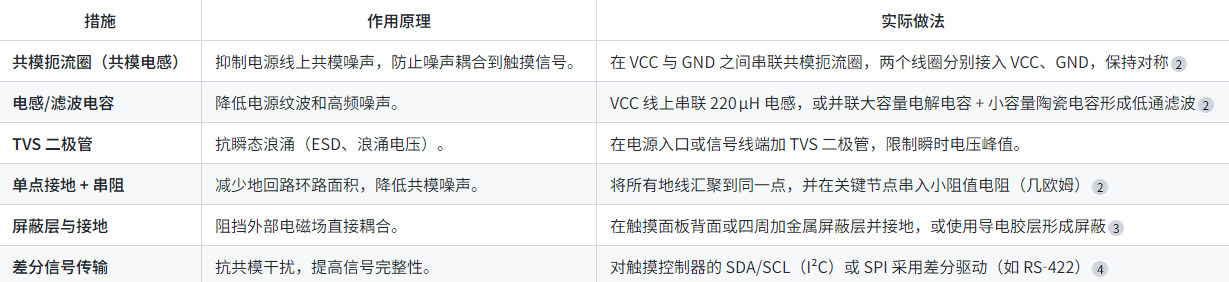

三，提升抗干扰的硬件设计措施
四，软件/算法层面的补偿
数字滤波：在触摸控制器内部加入低通滤波或卡尔曼滤波，平滑瞬时噪声。
自适应校准：开机或运行时自动测量基线电阻，动态补偿温度、湿度导致的漂移。
误触检测：通过多点一致性检查，剔除单点异常噪声。
五，标准与等级
工业级电阻触摸屏通常需要满足 EN 61000 / IEC 61000 系列的电磁兼容（EMC）要求，部分高端产品甚至达到军工级别的 EMI/EMC 标准，以确保在轨道交通、自动化产线、高压电环境等严苛场景下仍能稳定工作。
六，实际选型建议
明确使用环境：如果设备将在强电磁场、工业噪声或高压环境中使用，优先选用具备共模扼流圈、屏蔽层和 TVS 保护的电阻屏。
查看认证：确认产品已通过 EN 61000‑4‑3（辐射抗扰度）和 EN 61000‑4‑4（静电放电）等测试。
关注供电设计：确保供电线路有足够的滤波电容和电感，避免电源纹波直接进入触摸模块。
评估触摸控制芯片：选择内置滤波、自动校准功能的芯片，可进一步提升抗干扰表现。
七，小结
电阻式触摸屏本身因信号幅度大、工作频率低而具备天然的抗干扰优势。
通过合理的硬件布局（共模扼流圈、滤波、电感、屏蔽、TVS）和软件补偿（数字滤波、自动校准），可以把抗干扰能力提升到工业甚至军工级别。
