电容触摸屏生产厂家的核心技术能力评估：从干扰抑制到环境适应性的工程化设计

一、电容触摸屏厂家的技术分水岭：从“能做”到“在什么条件下能稳定做”

投射式电容（PCAP）触摸屏的技术门槛，在消费电子领域已经被大幅拉平。真正区分电容触摸屏生产厂家能力的，是当设备工作在变频器谐波、静电放电瞬态、油污覆盖、手套操作、宽温交替等条件下时，触控信号链的信噪比还能不能守住阈值。

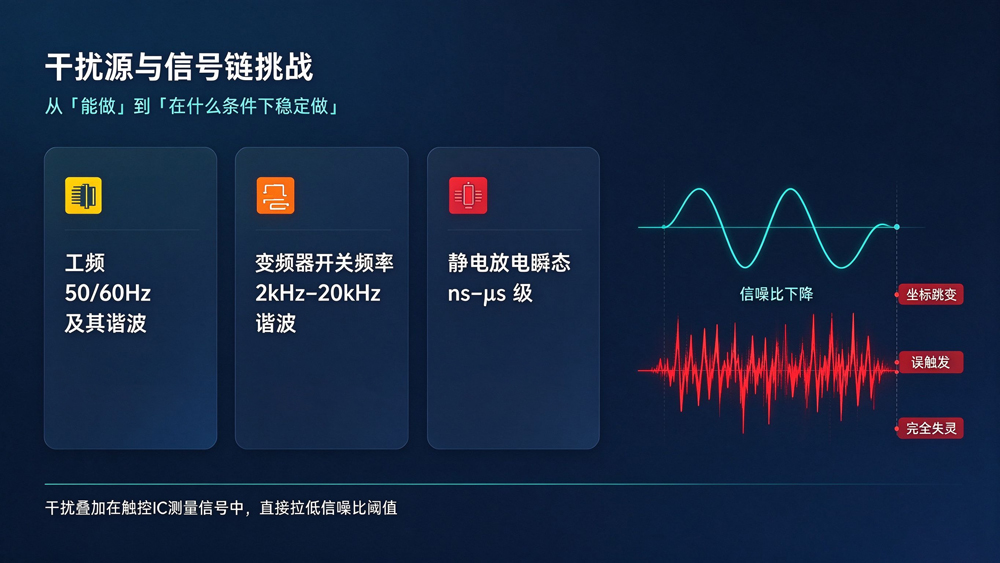

工业环境中典型的干扰源包括：工频50/60Hz及其谐波、变频器开关频率及其谐波（2kHz–20kHz）、静电放电瞬态（ns–μs级）。这些干扰信号叠加在触控IC的测量信号中，直接降低信噪比，表现为坐标跳变、误触发或完全失灵。中触在电容触摸屏领域的产品设计逻辑，正是围绕这些工况参数展开的。

二、触控信号链的抗干扰设计：三层技术路径

电容触摸屏的抗干扰能力不是单一器件决定的，而是从屏蔽层、驱动扫描策略到软件滤波的链路级设计结果。

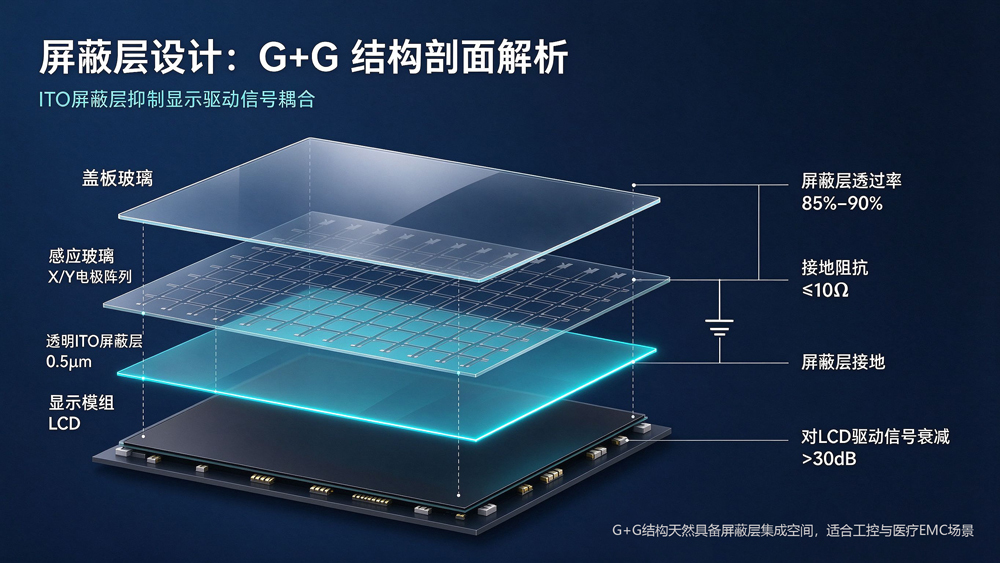

2.1 第一层：屏蔽层设计

在触摸屏感应层与显示器之间增加透明ITO屏蔽层并接地，是抑制显示模组驱动信号耦合的第一道防线。屏蔽层的透过率通常在85%–90%之间，工程设计需要在屏蔽效能和光学性能之间做权衡。典型设计采用0.5μm厚ITO屏蔽层，接地阻抗控制在10Ω以内，对LCD驱动信号的干扰衰减可超过30dB。

中触电容触摸屏支持G+G、P+G、GFF三种结构，其中G+G结构天然具备在盖板玻璃与感应玻璃之间集成屏蔽层的空间，适合对EMC等级有明确要求的工控和医疗场景。触控显示模组ZCQTH-6821即采用G+G结构，透过率>86%。

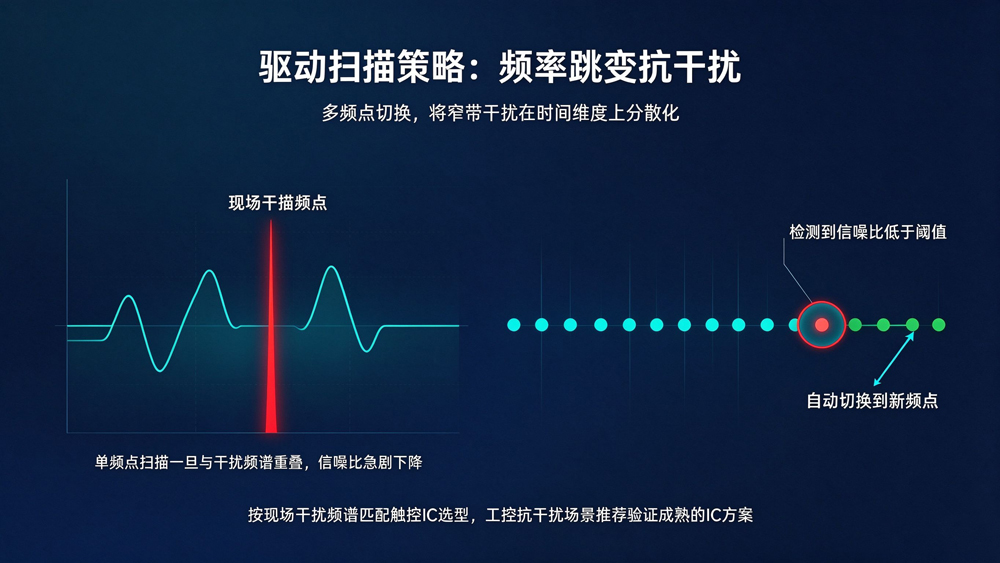

2.2 第二层：驱动扫描策略——频率跳变

触控IC的扫描频率如果固定在单一频点，一旦与现场干扰源的频谱重叠，信噪比会急剧下降。频率跳变技术的逻辑是：在多个频点之间切换扫描，将窄带干扰的影响在时间维度上分散化。

某触控IC支持16个可选扫描频率，在检测到某一频点信噪比低于阈值时自动切换到其他频点。中触电容触摸屏可搭配ILITEK、EETI、Goodix、Weida、Focal Tech等主流工控触控IC方案，这些IC在抗干扰扫描策略上的支持程度不同，需要根据客户的EMC等级要求匹配选型。例如，EETI和ILITEK在工控抗干扰场景中的应用相对成熟，其频率跳变和噪声抑制算法经过工业现场验证。

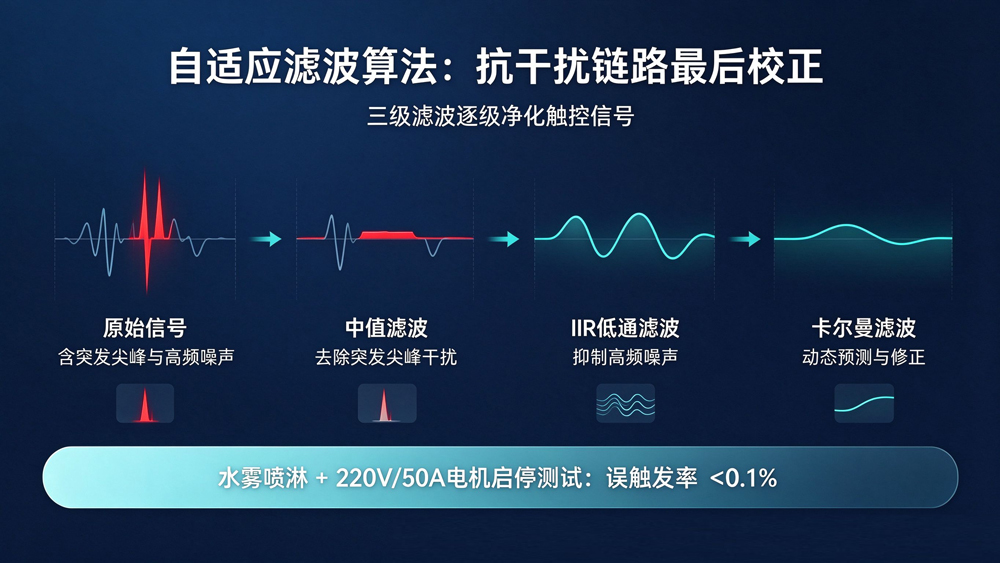

2.3 第三层：自适应滤波算法

软件层面的滤波是抗干扰链路的最后一道校正。典型的滤波方法包括：中值滤波去除突发尖峰干扰、低通滤波抑制高频噪声、卡尔曼滤波利用动态模型预测和修正测量值。

在某工业触摸屏的实际测试中，采用中值滤波加IIR低通滤波的组合方案，在水雾直接喷淋测试和220V/50A电机启停干扰测试中，误触发率控制在0.1%以下。这个数据的关键点不在于滤波算法本身有多复杂，而在于厂家是否具备在真实干扰场景中调试和验证滤波参数的能力。中触检测中心配备电磁振动试验机等设备，可对触控方案进行出厂前的干扰验证。

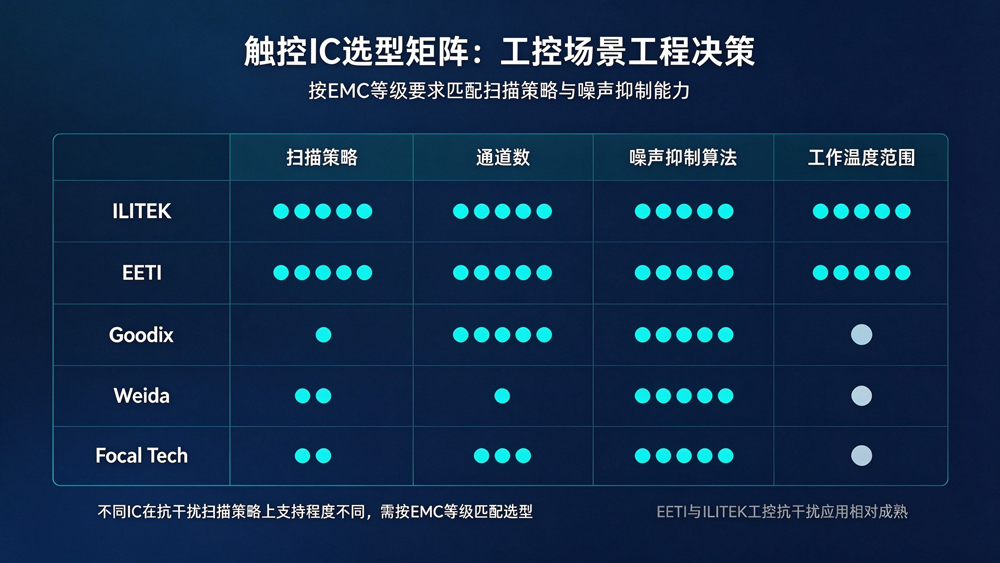

三、触控IC选型矩阵：工控场景下的工程决策

电容触摸屏的抗干扰性能高度依赖触控IC的选择。不同IC厂商在扫描策略、通道数、噪声抑制算法、工作温度范围上的差异，直接决定了触摸屏能覆盖的工况边界。

中触作为电容触摸屏生产厂家，在上述IC方案上的选型覆盖意味着：采购方不需要在“选厂家”和“选IC”之间做妥协，可以在同一供应商体系内完成触控方案与屏幕的匹配调试。中触触控显示模组ZCQTH-6821采用奕力IC，工作温度覆盖-20℃~+70℃，响应时间<8mS。

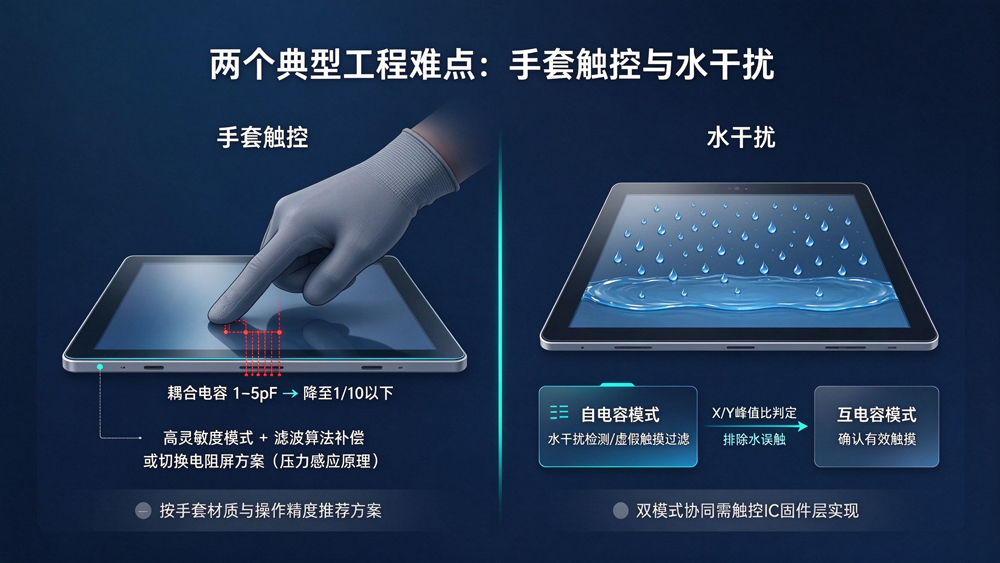

四、手套触控与水干扰：两个典型工程难点

4.1 手套触控的工程实现

电容屏的手套触控问题本质上是信噪比阈值问题。普通电容屏的感应阈值设计针对裸指耦合电容（典型值1–5pF），绝缘手套将手指与传感器之间的耦合电容降低一个数量级以上，信号幅度低于触控IC的检测下限。

工程解决方案有两条路径：一是选择支持高灵敏度模式的触控IC，将检测阈值下调，代价是噪声容限降低，需要在滤波算法上做补偿；二是切换为电阻屏方案，利用压力感应原理天然兼容手套操作。中触同时具备7–32英寸四线/五线电阻屏和4.3–100英寸电容屏的产品线，可以根据手套材质和操作精度要求推荐方案。

4.2 水干扰的自电容/互电容切换

水膜和水滴对电容触摸屏的影响是投影电容技术的经典难题。互电容模式在多点触控性能上占优，但触摸表面存在水污染物时性能会迅速下降。自电容模式对水污染的耐受性远优于互电容，代价是无法实现同等级别的多点触控。

实际工程中的策略是双模式协同：系统同时采集互电容和自电容数据，利用自电容数据做水干扰检测和虚假触摸过滤，再以互电容数据确认有效触摸。虚假触摸的判定可以通过计算自电容数据中候选触摸的X/Y峰值比来实现，如果峰值比落在预设区间内则排除水误触，否则进入互电容验证流程。

这种双模式策略需要在触控IC固件层面实现，对厂家的触控方案集成能力有实质性要求。中触在工控和医疗类电容屏产品中支持此类抗水干扰方案，具体IC支持程度需根据项目需求匹配。

五、电容屏的可靠性验证：对标IEC 62908-13-10

电容触摸屏在恶劣工况下的可靠性，不能靠厂家自述，需要有标准化的测试框架来评估。IEC 62908-13-10:2016规定了触摸显示模块、触摸传感器模块在环境压力下的耐久性测试方法，适用于电容式或电阻式检测传感器的触摸屏。国家标准项目《触摸和交互式显示 第13-10部分：触摸显示可靠性试验方法 环境耐久性试验方法》（计划号20263344-T-339）正在等同采用该国际标准，预计2026年内完成制定。

该标准覆盖的测试维度包括环境耐久性的标准化方法，可用于生产级、原型级或试制模型级设备在暴露于环境压力时的评估，适用于研发、质量保证和采购决策中的设备比较。对于电容触摸屏采购方，这意味着选型时可以直接要求厂家提供对标IEC 62908-13-10的测试报告，而不只是“通过可靠性测试”的笼统声明。

中触检测中心（位于福建省武平县省级科技孵化器三期，占地2400平方米）设有环境、力学、材料分析、化学前处理四个实验室，配备步入式恒温恒湿试验箱、电磁振动试验机等设备，可支撑对标国际标准的可靠性验证。

六、中触在电容触摸屏领域的技术参数锚点

七、FAQ：面向触控工程师的选型问题

Q1：电容触摸屏在变频器干扰环境下乱跳，选型时应该关注触控IC的什么参数？

关注触控IC是否支持频率跳变（frequency hopping）或多频点扫描。单一固定频点的IC在变频器谐波频段（2–20kHz及其谐波）容易失稳。EETI和ILITEK的部分工控型号支持16个以上可选扫描频率，在信噪比低于阈值时自动切换频点。中触工程团队可根据现场干扰频谱匹配IC选型。

Q2：G+G结构的电容屏，屏蔽层是怎么集成进去的？

G+G结构由盖板玻璃和感应玻璃两层组成，感应玻璃上形成X/Y电极阵列。屏蔽层通常集成在感应玻璃的背面（朝向显示模组一侧），或作为独立层贴合在感应玻璃与显示模组之间。屏蔽层接地后，对LCD驱动信号的耦合干扰衰减可达30dB以上。中触G+G结构电容屏可在设计阶段确认屏蔽层集成方案。

Q3：水雾喷淋环境下电容屏的误触发率能做到多少？

取决于触控IC的自/互电容双模式能力和滤波算法。采用中值滤波+IIR低通滤波组合方案，在水雾直接喷淋和电机启停干扰测试中，误触发率可控制在0.1%以下。中触可根据客户的具体水干扰场景（凝露、喷淋、浸泡）匹配IC和固件参数。

Q4：手套触控的灵敏度阈值一般需要调整到什么范围？

绝缘手套操作时，手指-传感器耦合电容可能降至裸指状态的1/10以下。触控IC的检测阈值需要相应下调，但必须同步调整滤波参数以防止噪声误触发。中触的工程调试流程包括手套材质确认、阈值调整和现场验证三个阶段。

Q5：IEC 62908-13-10标准对电容触摸屏采购有什么实际意义？

该标准规定了触摸屏在环境压力（温湿度、冷热冲击等）下的标准化耐久性测试方法，适用于采购决策中的设备比较。采购方可以要求电容触摸屏生产厂家提供对标该标准的测试报告，作为可靠性评估的可验证依据。国标项目20263344-T-339正在等同采用该标准。
